Mapas de Calor no R

Introdução

Dentro do contexto da analise de dados, a necessidade de criar elementos visuais para representar e/ou resumir informações presentes em conjunto de dados permutou na criação de diversos tipos de representações gráficas, entre elas o mapa de calor. De forma geral, um mapa de calor utiliza um gradiente de cores para representar quantificamente uma determinada matriz. No R, há diversas maneiras de criar mapas de calor, e cada método ou pacote oferece diferentes funcionalidades e estilos, entretanto antes do avanço da computação já havia registros da utilização desse método de visualização de dados. No contexto histórico, um dos exemplos de utilização mais antigos é datado em 1873, quando Toussant Loua - um estatístico francês - usou matriz desenhadas a mão e coloridas para a visualização das estatísticas de indicadores sociais do distrito de paris 1. Neste tutorial, será explicado em que contexto optar por utilizar um mapa de calor, qual a natureza os dados devem ter, além de comparar três abordagens populares para a criação de mapas de calor no R: a função {base} heatmap, o pacote {ggplot2} e o pacote {pheatmap}. A prática será realizada com os dados do Observatório Obstétrico Brasileiro, mais especificamente os dados desenvolvido para o painel Qualidados que avalia um paramentro denomindao inconsistência. Um dado é considerado inconsistente se há informações que parecem ilógicas e/ou incompatíveis a partir da análise da combinação dos dados informados em dois ou mais campos do formulário. Esse indicador é utilizado no Qualidados para avaliar três banco de dados, o Sistema de Vigilância Epidemiológica da Gripe (SIVEP), o Sistema Nacional de Nacidos Vivos (SINASC) e o Sistema de Informações sobre Mortalidade (SIM), entretando nesse tutorial focaremos em avaliar inconsistências no SIVEP.

Quando utilizar mapas de calor?

O mapa de calor é um recurso gráfico muito usado. Mas quando ele é a melhor escolha?

Dados númericos em matriz

Mapas de calor funcionam melhor quando os dados estão organizados em uma estrutura tabular, entretanto nem sempre os dados vão ser disponibilizados neste formato especifico. Ao receber um banco de dados, muitas vezes haverá variáveis com natureza categórica e/ou númerica. Quando lidamos com dados numéricos organizados em formato matricial, como indicadores econômicos, taxas de mortalidade ou correlações entre variáveis, o mapa de calor permite visualizar padrões de forma direta ao avaliar a intensidade da cor.

Cruzamento entre variáveis categóricas

Em muitos casos, temos duas variáveis categóricas e queremos observar como categorias de uma variável se comportam em relação à outra. Por exemplo, ao cruzar os tipos de inconsistência (VARIAVEL) com as unidades da federação (ESTADO), o mapa de calor permite visualizar quais categorias se destacam — seja pela quantidade, pela frequência ou pela proporção de inconsistências.

Neste cenário, o valor numérico que preenche a célula da matriz (por exemplo, a proporção de inconsistências) é que orienta a variação da cor.

Dados mistos: categóricos e numéricos

Muitos bancos de dados contêm tanto variáveis categóricas quanto variáveis numéricas.

Nesses casos, o mapa de calor é util para:

Comparar grupos diferentes de forma visual e rápida;
Identificar quais subgrupos têm valores mais altos ou mais baixos;
Revelar padrões ou diferenças sutis que podem passar despercebidas em tabelas comuns.

Dados com estruturas não ordenadas

Diferente dos gráficos de linha, o mapa de calor não exige uma ordenação natural dos eixos. Mesmo quando as variáveis são categorias nominais sem hierarquia (como nomes de estados ou tipos de erro), a variação de cor permite identificar padrões de forma eficiente. Isso torna o mapa de calor especialmente útil quando lidamos com combinações de variáveis categóricas associadas a valores numéricos.

Entretanto, mapas de calor ainda podem e são costumeiramente é utilzados em contextos com ordenação, como por exemplos para visualização de clusteres hierarquicos, onde os eixos são reorganizados para refletir a semelhança entre observações. Dito isso, nesse tutorial não será abordado visualização de cluster hierarquicos.

Pré-processamento dos dados

Os dados do Observatório Obstétrico Brasileiro estão disponíveis no Synapse, uma plataforma utilizada como suporte para colaborações ciêntificas focadas em open sourse e disponibilização de dados da área da saude.

Iniciaremos baixando o banco de dados que será chamado de “dados”.

Código

load("data/dados_oobr_qualidados_SIVEP_Inconsistencia_2009_2023.rda")

dados <- dados_oobr_qualidados_SIVEP_Inconsistencia_2009_2023

Os dados foram disponibilizados em formato .rda - um formato de dados nativo do R -, para baixar os dados é só utilizar a função load() e renomear. Algumas das funções que iremos abordar só aceitam entrada de dados em formato matriz, então é necessário converter os dados utilizando `as.matrix(). Para isso, é necessário avaliar o formato cujo o qual os dados foram disponibilizados e manipula a estrutura de acordo com a sua necessidade.

Código

head(dados)

MUNICIPIO	ESTADO	VARIAVEL	ANO	TOTAIS
CURITIBA - PR	PR	SEXO e IDADE_GEST	2020	237
TERESINA - PI	PI	SEXO e IDADE_GEST	2020	303
SAO PAULO - SP	SP	SEXO e IDADE_GEST	2020	1496
GUARULHOS - SP	SP	SEXO e IDADE_GEST	2020	155
SAO CAETANO DO SUL - SP	SP	SEXO e IDADE_GEST	2020	11
SOBRAL - CE	CE	SEXO e IDADE_GEST	2020	232

Observasse que os dados estão em formato agregados (também chamados de dados sumarizados), pois cada linha não representa um indivíduo, mas sim uma unidade geográfica (município) em um ano específico, com um resumo estatístico (número total de registros e inconsistências) para uma determinada variável. As colunas estão descritas:

MUNICIPIO: nome do município, acompanhado da sigla da unidade federativa;
ESTADO: sigla da unidade federativa (UF);
VARIAVEL: dados preenchidos no questionário do SIVEP-Gripe que apresentam inconsistência entre si (ex.: “SEXO e IDADE_GEST” indica uma inconsistencia lógica da informação preenchida entre as variáveis SEXO e IDADE GESTACIONAL).
ANO: ano de referência dos dados;
INCONSISTENTES: número de registros considerados inconsistentes para aquela variável naquele município e ano;
TOTAIS: número total de registros (somando inconsistentes e válidos) para a combinação de município, variável e ano.

Se temos como objetivo construir um mapa de calor da porcentagem de inconsistências por estado para cada variáveis é necessário fazer umas modificações no banco de dado para transformar os dados em inputs aceitáveis paras as funções que plotam os gráficos.

No caso destes dados, iniciamos criando uma variável nos dados chamada “porcentagem_inconsistências” com base na variáveis “TOTAL” e “INCONSISTENTES” utilizando o pacote {dplyr} para fazer a manipulação.

Código

library(dplyr)
library(tidyr)

# Filtrando e calculando a porcentagem de inconsistências
dataset_aux <- dados %>%
  filter(ANO == 2023) %>%
  group_by(VARIAVEL, ESTADO) %>%
  summarise(PORCENTAGEM_INCONSISTENTES = sum(INCONSISTENTES) / sum(TOTAIS), .groups = "drop")

head(dataset_aux)

VARIAVEL	ESTADO	PORCENTAGEM_INCONSISTENTES
SEXO e IDADE_GEST	AC	…
SEXO e IDADE_GEST	AL	…
SEXO e IDADE_GEST	AM	…
SEXO e IDADE_GEST	AP	…
SEXO e IDADE_GEST	BA	…
SEXO e IDADE_GEST	CE	…

Neste código, foi criado um novo objeto chamado dataset_aux a partir do objeto original dados, utilizando %>% para fazer um encadeiamento dos seguintes comandos:

filter(ANO == 2023): filtra o conjunto de dados para manter apenas as linhas referentes ao ano de 2023;
group_by(VARIVEL, ESTADO): agrupa os dados pelas variáveis VARIAVEL e ESTADO. Isso permite que o cálculo posterior seja feito para cada combinação dessas categorias;
summarise(PORCENTAGEM_INCONSISTENTES = sum(INCONSISTENTES) / sum(TOTAIS), .groups = "drop"): dentro de cada grupo definido acima, calcula a porcentagem de inconsistências, ou seja, o total de registros inconsistentes dividido pelo total geral de registros. O argumento .groups = "drop" serve para remover o agrupamento após o resumo, retornando um data.frame não agrupado.

Depois de criar a data.frame que será o valor da matriz do nosso mapa de calor, é necessário transformar o objeto dataset.aux em uma matriz.

Código

# Transformando para formato largo
matriz_dados <- dataset_aux %>%
  pivot_wider(names_from = ESTADO, values_from = PORCENTAGEM_INCONSISTENTES) %>%
  as.data.frame()

rownames(matriz_dados) <- matriz_dados$VARIAVEL

matriz_dados <- as.matrix(matriz_dados[ , -1])

Usasse os pacotes {dplyr} e {tidyr} para transformar os dados de formato longo para formato largo.

A função `pivot_wider() do pacote {tidyr} reorganiza os dados para que cada valor único da coluna ESTADO se torne uma nova coluna, preenchida com os valores correspondentes de PORCENTAGEM_INCONSISTENTES.

Após isso, definimos a coluna VARIAVEL como nome das linhas da matriz, e usamos as.matrix() para converter o data.frame resultante em uma matriz numérica adequada para as funções de mapa de calor.

Formatos de organização de dados

Há dois formatos de organização de dados comumente encontrados, eles são ditos formato longo e formato largo. Dados que estão no formato longo são organizados de forma que cada linha representa uma única observação e as variáveis de interesse são empilhadas em colunas. O formato largo organiza os dados de modo que cada ID ou entidade seja colocada em uma coluna distinta que representa uma variável especifica. Diferentemente do formato largo, onde cada variável tem sua própria coluna, no formato longo, múltiplas observações para a mesma variável são empilhadas em uma única coluna, com outras colunas identificando a unidade.

Dentro do contexto do pré processamento de dados que foi realizado, os dados foram disponibilizados em formato longo, que é aceito pelo pacote ggplot, e manipulados para o formato largo para converter em matriz e ser utilizado nas funções heatmap() e pheatmap().

Mapas de Calor com {base}

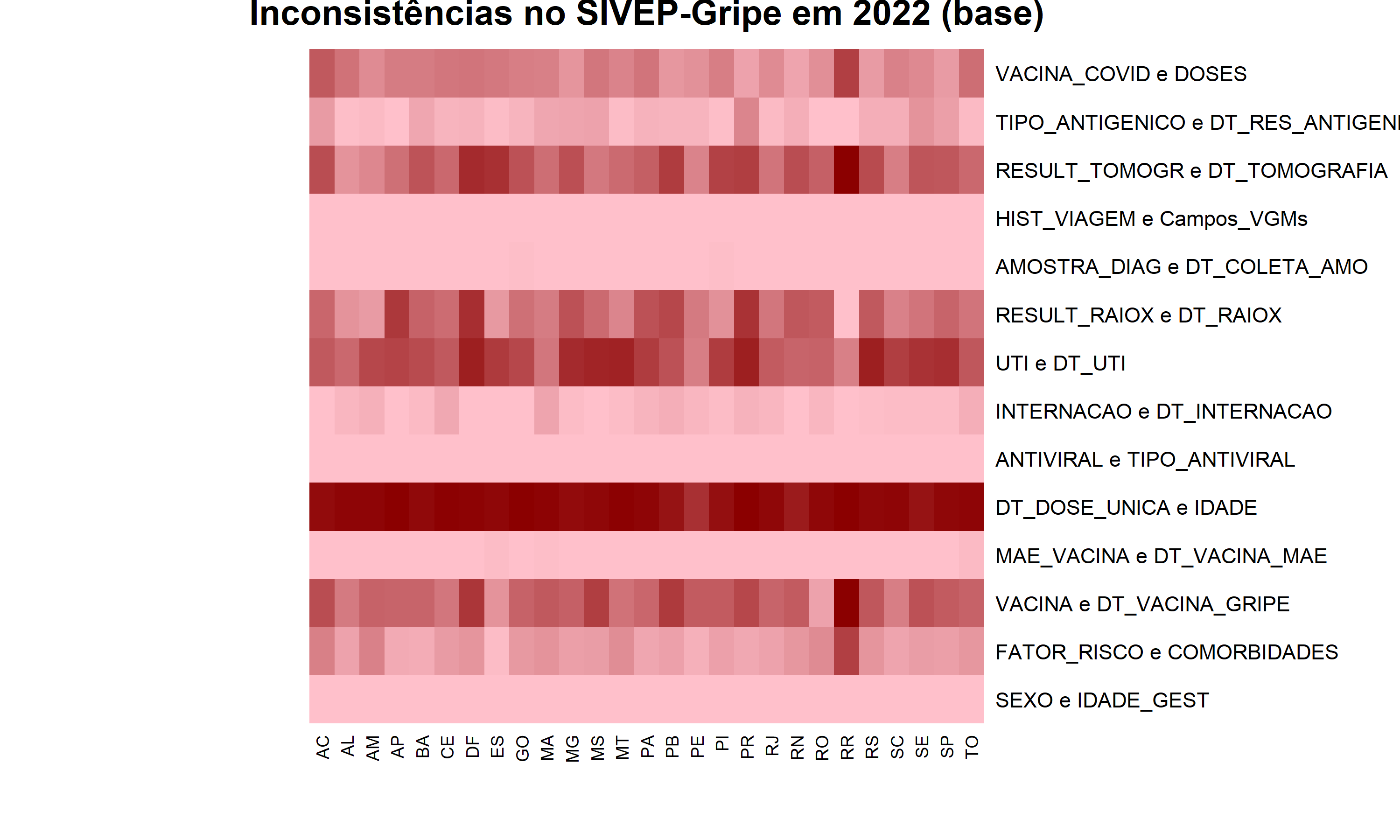

Para a construção de mapas de calor de forma simples, o R possui uma função nativa no pacote {stats} chamada heatmap(). Essa função exige dados em formato de matriz, como o objeto matriz_dados utilizado abaixo:

Código

heatmap(matriz_dados,
        Rowv = NA,
        Colv = NA,
        col = colorRampPalette(c("pink", "darkred"))(100),
        scale = "none",
        xlab = "Estado",
        ylab = "Variável",
        main = "Inconsistências no SIVEP-Gripe em 2022 (base)"
)

Os parametros Rowv = NA e Colv = NA definem se as colunas e linhas devem ser reordenadas, definindo NA, a ordenação automática é desativada. A paleta de cores, definida por col, varia de rosa a vermelho escuro usando colorRampPalette(). Os dados são apresentados sem qualquer escala (scale = "none"), preservando seus valores originais. Os rótulos do eixo e titulos são definidos pelo xlab, ylab e main.

Apesar de ser uma escolha simples e direta, a personificação da função heatmap é limitada tornando menos eficiente quando necessário lidar com banco de dados que exigem um maior nivel de customização.

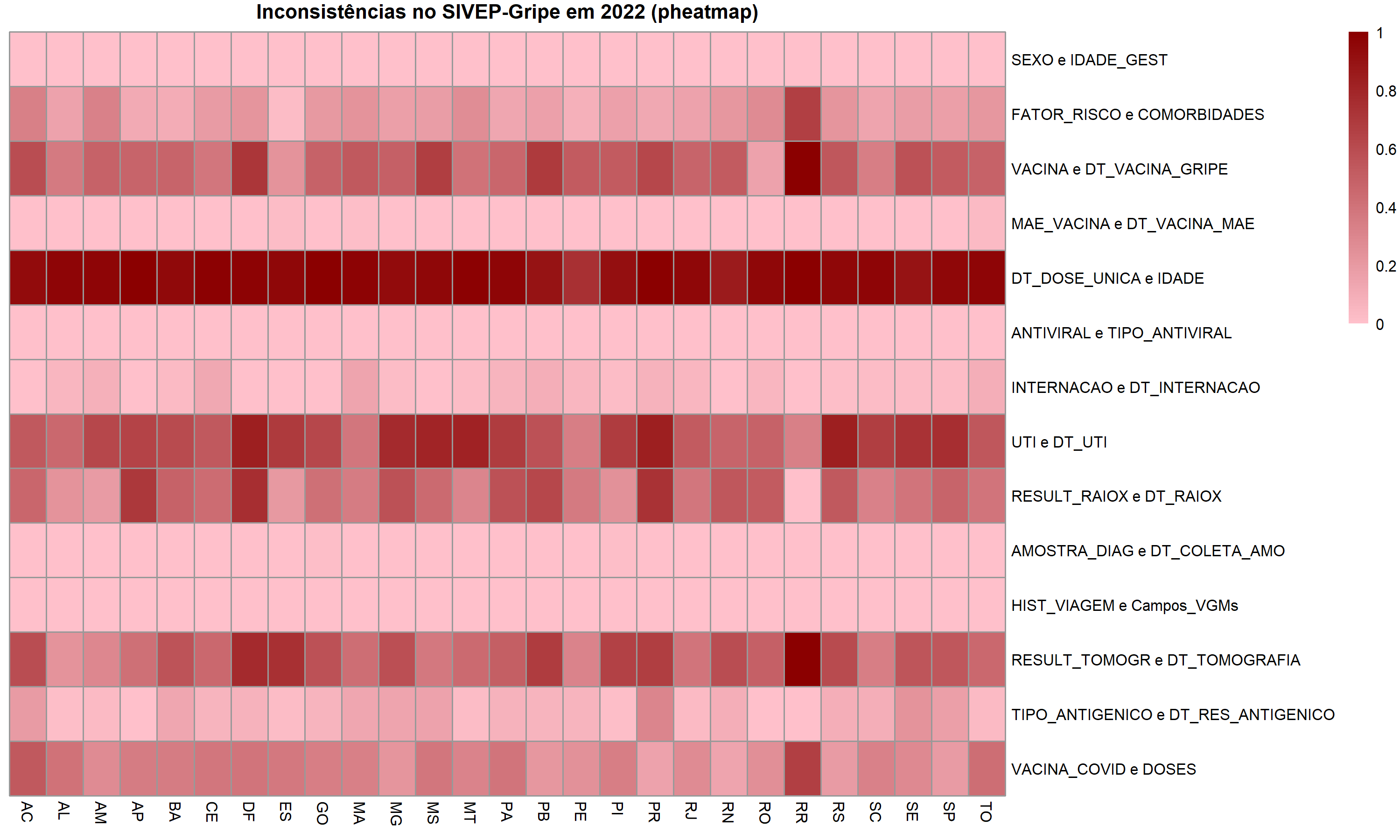

Mapas de Calor com {pheatmap}

Em contrasrte, iremos construir um mapa de calor usando o o pacote pheatmap. Este pacote foi projetado especificamnete para criar mapas de calor, oferecendo multiplas opções de personalização. No entanto, para utilização é mais complexo que o pacote heatmap e comparadado com ggplot() é menos flexível em termos de integração com outros elementos gráficos.

Código

library(pheatmap)# chamando biblioteca

pheatmap(matriz_dados,
         cluster_rows = FALSE,
         cluster_cols = FALSE,
         color = colorRampPalette(c("pink", "darkred"))(100),
         fontsize = 8,
         main =  "Inconsistências no SIVEP-Gripe em 2022 (pheatmap)"
)

Esta função também só aceita como input os dados em formato de matriz, por isso utilizaremos o matriz_dados. Aqui, cluster_rows = FALSE e cluster_cols = FALSE indicam que não deve haver agrupamento (clustering) automático das linhas ou colunas. O paramêtro color especifica a paleta de cores. fontsize = 8 ajusta o tamanho da fonte utilizada nos textos e main() define o titulo.

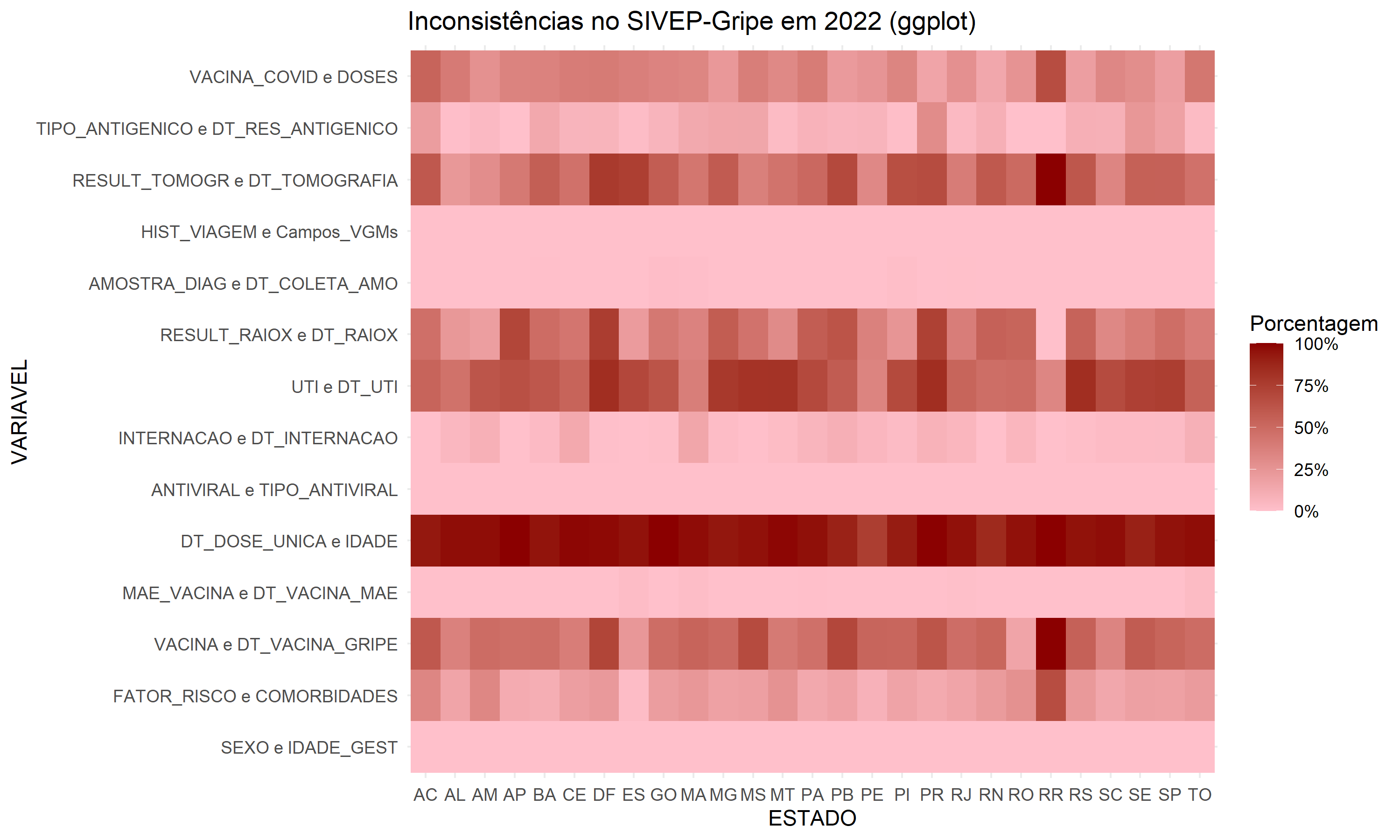

Mapas de Calor com {ggplot2}

O ggplot() oferece uma grande flexibilidade para personalização gráfica e aceita dados em formato longo. Por isso, utilizaremos o dataset_aux.

Código

library(ggplot2) # chamando biblioteca

ggplot(dataset_aux, aes(x = ESTADO, y = VARIAVEL,
                                       fill = PORCENTAGEM_INCONSISTENTES)) +
  geom_tile() +
  scale_fill_gradient(low = "pink",
                      high = "darkred",
                      name = "Porcentagem",
                      labels = scales::percent) +
  theme_minimal() +
  labs(title = "Inconsistências no SIVEP-Gripe em 2022 (ggplot)")

Neste código, aes() define as variáveis do eixo x e do eixo y. scale_fill_gradiente ajusta a escala de cores do preenchimento das células do mapa de calor. Ele define a cor inicial (low) como “pink” e a cor final (high) como “darkred”. O argumento name define o rótulo da legenda de cores como “Porcentagem”,labels especifica que os rótulos na legenda serão formatados como percentuais usando a função scales::percent. theme_minimal() define o tema do gráfico comom minimalista. labs() define o titulo do gráfico.

ggplot() embora ofereça uma gama mais ampla de opções, não será de fácil utilização para pessoas que não tenham conhecimento prévio sobre a ferramenta. Dito isso, é interessante aprender ggplot2, pois é uma ferramenta que permite criar variados tipos de gráficos. No OObr, o aluno Pedro Brito apresentou um minicurso de ggplot2 em um workshop de Ciência de Dados, disponível neste link.

Conclusão

Por fim, neste tutorial, após apontar a utilidade e origem do mapa de calor como um recurso gráfico, tamb´me foi apontado diversos métodos de construção de mapas de calor utilizando a ferramenta R. Desta forma, percebe-se que a escolha entre essas opções depende das necessidades específicas do projeto, da familiaridade com cada função e do nível de personalização desejado.

Referências

[1] WIKIPÉDIA. Mapa de calor. Disponível em: https://pt.wikipedia.org/wiki/Mapa_de_calor. Acesso em: 25 abril 2025.
